臭氧尾氣破壞器

1、概述

       臭氧尾氣破壞器、臭氧尾氣分解器、臭氧尾氣處理器(簡稱VOD)；用于破壞空氣?臭氧氣體混合物或氧氣-臭氧氣體混合物(依據進料氣體而定)中的臭氧。這些尾氣必須不含固體顆粒和泡沫。這些臭氧氣體混合物在進入臭氧尾氣破壞器之前用于不同的工藝中，例如：

-- 飲用水處理

-- 污水處理

-- 工業氧化工藝

-- 臭氧氧化工藝

2、臭氧尾氣處理規范

       在臭氧處理工藝中含有少量的未完全反應臭氧，根據我國相關標準規定：對尾氣排放有著嚴格的規定，臭氧濃度在0.015ppm時人員不可接觸10小時，在排放前必須進行分解處理。常見處理方式有：加熱和催化破壞，使臭氧分子的半衰期縮短，催化過程中在觸媒的表面加快臭氧的分解速度，將臭氧轉變成氧氣。

       通常情況下，排放氣體和水蒸汽混合處于飽和狀態，臭氧含量最高不超過1.5wt%，在進行處理時有必要進行加熱處理，使其相對濕度降低在100%以下，有效降解臭氧活性。

3、工作原理及性能

       臭氧尾氣處理系統將未溶解及剩余的臭氧利用熱還原轉化為氧氣。在臭氧排氣的出口，未溶解的臭氧氣體將在臭氧接觸池的出口被收集，通過加熱還原使臭氧分解，使其臭氧濃度低于0.015ppm,經出口管道從接觸池排出。

（1）、加熱-催化混合型尾氣分解器由以下元件組成：

a.催化反應槽，包括不銹鋼催化槽、不銹鋼網狀格板及支承柵板、催化劑等；控制柜含有一套顯示調節儀表，并可在終端安裝報警器用于遠程指示。

b.加熱器 ，包括：溫控器、不銹鋼外殼、加熱元件等；

c.除霧：包括外殼、專用除霧篩網、排水裝置等；

d.控制柜：小型控制柜一般與分解器為一體化設計。

（2）、加熱-催化混合型尾氣分解器主要特點

a.安全：尾氣破壞器使用目前最理想的觸媒劑，它不消耗臭氧，不會吸收臭氧，并且完全可以保證臭氧不會達到危險濃度。

b.高溫運行：運行溫度大約為40-500℃，加速臭氧分解。

c.較低的壓降：最大壓降僅為0.02MPa。

4、設備特點

（1）臭氧破壞效率高，能耗低，服務周期長，基本免維護。

（2）臭氧尾氣破壞裝置的出口氣體臭氧濃度小于0.015ppm。

（3）配置足夠的余量，同時可滿足尾氣處理需求，有可以保證有備用。

（4）在臭氧尾氣進破壞裝置前，設置尾氣臭氧濃度檢測取樣口，用于測定臭氧擴散裝置的性能。

（5）可遠程控制和報警。

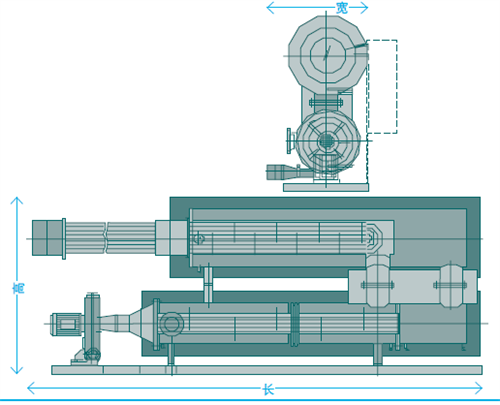

5、設備圖紙

      目前我公司已申請國家專利。專利號：201220162473.8

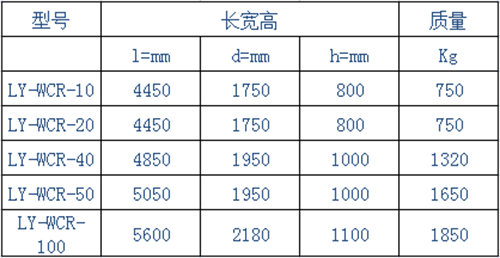

6、技術參數及尺寸：

參數

尺寸
