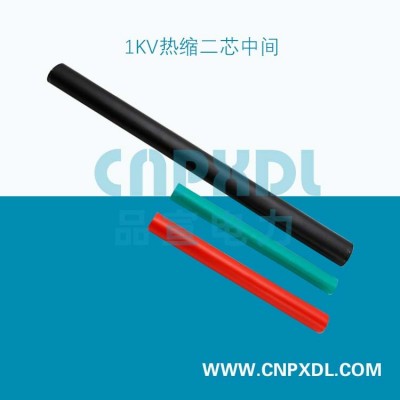

1KV熱縮終端/中間/一、二、三、四、五芯產品參數以及選型表

產品特性：

·重量輕、安裝方便、運行可靠·防水設計、雙應力控制、屏蔽/絕緣一體

·-50℃ - 95℃溫度條件下，使用壽命超過20年

·收縮率：徑向≥50%、軸向≤10%·收縮溫度：120℃ - 140℃

安裝說明：

1、剝除電纜外護套：量取電纜拉直長度600mm，剝除電纜外護層。留50mm鎧裝，剝除550mm的鎧裝及內墊層。

2、安裝支套：分開線芯，將指套牢牢套至根部，然后從中間向兩端加熱，使其完全收縮。（注：若是（3+1）芯、（4+1）芯、（3+2）芯電纜，則應先在地線端套入兩根或一根墊管，加熱收縮后再套入指套。）

3、安裝端子：在線芯末端量取端子孔深加5mm長度，剝除線芯絕緣，然后按壓端子，用銼刀或砂紙拋光端子表面，擦拭干凈。

4、安裝絕緣管：清潔線芯絕緣表面和指套，套入絕緣管，使絕緣管的下端搭接指套根部，上端包住端子的壓痕，然后由下向上加熱，直至絕緣管完全收縮。
