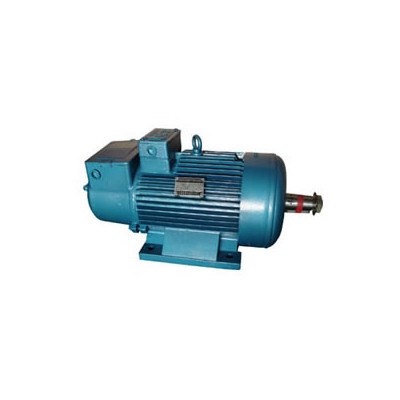

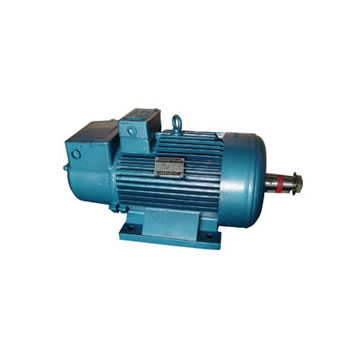

YZPE系列冶金及起重用變頻調速制動三相異步電動機是由變頻電動機與圓盤式直流電磁失電制動器兩部門構成。

YZPE制動電機事情原理：當電動機接通電源時同時接通制動器直流電源，這時銜鐵立刻被吸，降服彈簧壓力，制動剎車板與制動盤脫開，電動機旋轉。當堵截

電動機電源時制動器同時斷電，制動器失去電梯吸力，彈簧立刻推動銜鐵，使制動盤被壓在制動剎車板和銜鐵間，孕育發生制動力矩，使電動機制止轉動。

YZPE電機因此變頻調速裝置為供電電源的調速三相異步電動機帶制動器，與變頻裝置構成的體系可以大概實現無級調速；到達節能和控制主動化的目標。由于具有

服從高、調速范疇廣、精度好、起制動運行穩固，且過載本領大等特點，分外實用于必要變頻調速，短時或斷續周期運行、頻仍起制動的場所。電動機根本技

術要求切合IEC34-1和GB755尺度的要求，安置尺寸切合IEC72國際尺度。

YZPE電動機在下列條件下利用能正常運行。

1..情況溫度不凌駕40℃（一樣通常情況用），60℃（冶金情況用）。

2.相對溫度≤90%。

3.海拔不凌駕1000m。

4.頻仍地起動、制動（電氣或機器的）及逆轉。

YZPE系列電機額定電壓為380V，額定頻率為50Hz，可在3-100Hz范疇內一連調速，也可憑據用戶要求，確定額定電壓、額定頻率、及3Hz以下的調頻要求。

YZPE變頻調速制動電機基準事情制為S3-40%。

布局

1.電機防護品級

YZPE變頻制動電機的防護品級為IP54，也可憑據用戶要求制成IP55或IP56，冷卻風機防護品級為IP23。

2.冷卻方法

YZPE冶金變頻制動電機的冷卻方法為全關閉軸向風機冷卻（IC416），也可按用戶要求制成其他冷卻方法。

4.電機絕緣品級

YZPE冶金起重變頻制動電機的絕緣品級為F級（一樣通常情況用）、H級（冶金情況用）。

5.接線盒

YZPE起重變頻制動電機的定子接線盒憑據用戶要求可位于機座頂部，也可位于機座右側或左側。

訂購須知:

訂貨時須注明電動機型號、極數、額定功率、額定電壓、額定頻率、安置布局型式、防護品級、情況要求等。
